颗粒料特征与密相气力输送类型的关系

Writer： admin Time：2024-10-28 10:53:28 Browse：℃

        管道内颗粒物料运动方式是气力输送的综合表征，所以颗粒料特性对气力输送类型的适用性或选择性的影响极为复杂，也是气力输送理论研究中的重要内容之一。长期以来，人们在这方面所作的努力，经历了从宏观到微观的历程。从某种角度出发，可以把气力输送看作是流态化的延伸。在流态化床层的顶部，随着空隙率的急剧增大，实质上就走向了稀相（悬浮飞翔）气力输送。在气力输送技术中有一些问题往往从流态化原理的不断进展中找到满意答案。

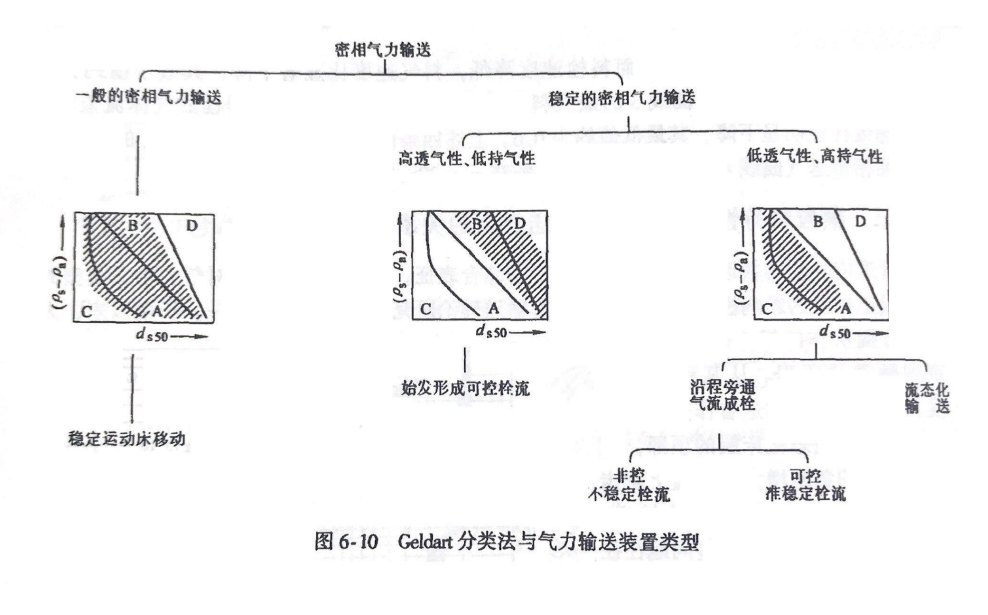

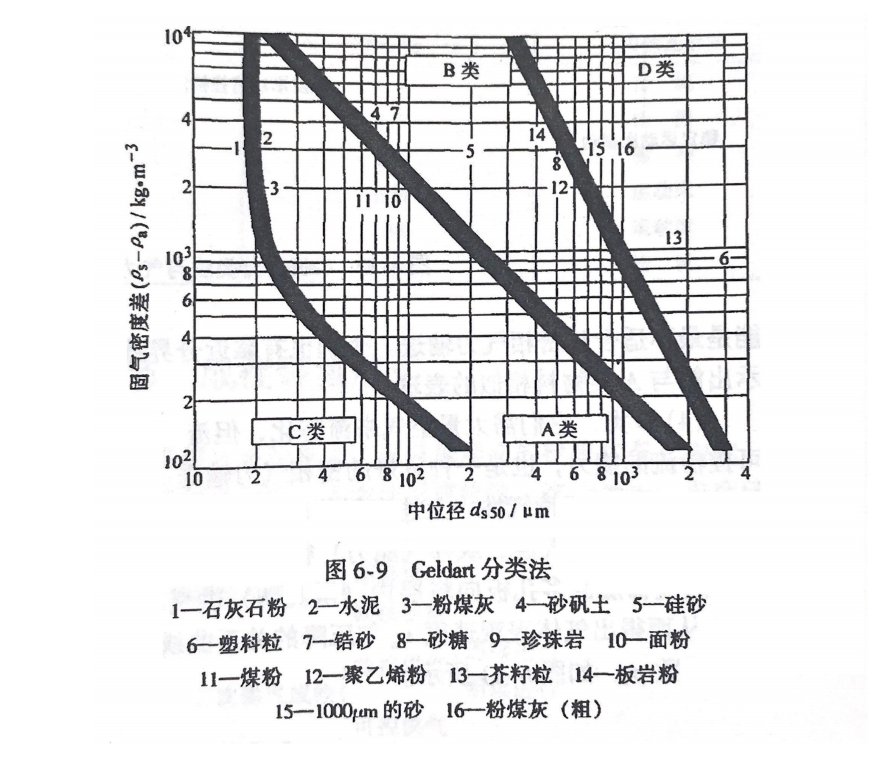

      1.Geldart 分类图 十分令人注视的是由 Celdart 提出应用于流态化的颗粒分类法，如图6-9所示。此图在最初并非用于气力输送，然而人们注意到了固体颗粒物料的充气和流化(持气)行为，这是物料对密相气力输送适应的一项决定性的判据。随后，将 Geldart图与密相气力输送的类型联系在一起，如图6-10所示。在 Celdan 分类图中，将颗粒物料划分为下列四类，它们的分界线位置，可作具体规定。

      (1)A类:细粉料，低透气性、高持气性，易于流态化。这类粉料在达到最小流态化速度时，床层均匀膨胀，若切断供气，床层开始时仍能保留充气，随后慢慢回复原状，故该类物料适宜于作悬浮飞翔状的流态化密相气力输送，虽然不是始发形成可控栓流，但仍可进行沿程分裂成可控栓的密相气力输送，还可以不需要任何特殊的安排就能作脉动集团流的密相气力输送。水泥就是其范例。

      (2)B类:粗粉料，高透气性、低持气性，易于流态化，但其流化质量并不好，产生大气泡。若切断供气，床层很快溃塌。这类粉料显示有极少或根本没有持留空气的倾向，仅其部分物料适宜于脉动集团流或始发形成可控栓流的密相气力输送。实际上，此类物料很易于作稀相气力输送，但浓度比不能高，否则就会由于堵塞管道而使局部压力骤增乃至“放炮’(突然自行通堵)并引起管道剧振。

      (3)C类:很细又较轻的物料，C类物料本质上是粘聚性的，往往难予流态化，因而可能是最不适合于密相气力输送。个别也有靠近分界线处的物料若给予充分的流态化，也会显示出能与A类物料相似的表现。

      (4)D类:它们需大量空气来流态化，但流化质量差，产生大气泡。因而具有始发形可控栓流的能力，也是一种良好的密相气力输送。

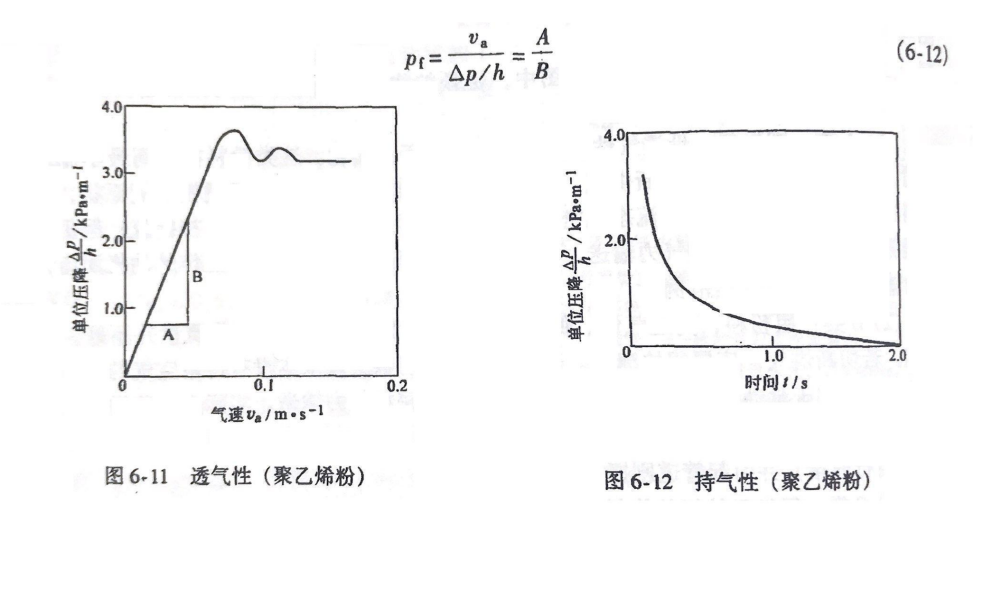

        2.透气性和持气性上述表明物料对密相气力输送的适应能力与物料本身的透气性和持气性(或称去气性、或存气能力)密切相关。它们由渗透仪测定，即物料置于圆筒状容器中，通过器底的多孔板向料层内(层高h)供气，并改变供气量来测出料层的气体压力降△p，从而得出气体表观速度ν_α”。与压降的关系曲线，其比例常数即为透气性的量值，称为透气性系数 pf，如图 6-11所示。

         另外，当物料料层压降到达一近似不变值的点时，切断供气，则可测出在时间 t 内的压降衰减值而绘成与时间的关系曲线，其比例常数即为持气性的量值，称为持气性系数A_r（见图6-12）。

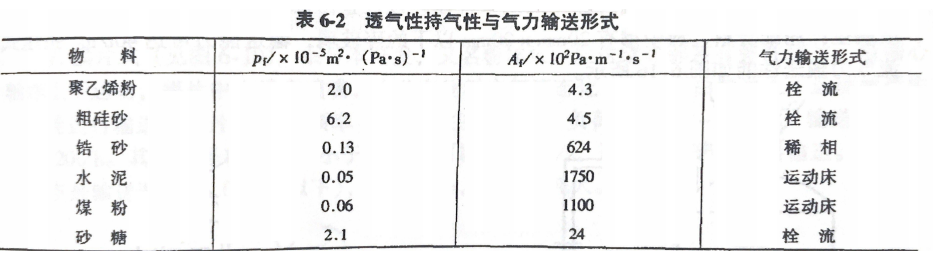

根据一些实验资料，见表6-2，不难看出，当物料具有足够的透气性时就可作栓流密相气力输送，若物料具有足够的持气能力，就可以作运动床式密相气力输送，当物料既无足够透气性又无持气性能力，只能作稀相气力输送。
