如何选择正确选择气力输送系统?

Writer: admin Time:2019-11-30 10:20 Browse:



如何选择正确选择系统,在过程中定义以下10个关键标准非常重要:

1. 散货密度

作为第一步,了解更多关于正在运输的粉末的信息很重要,特别是其体积密度。这通常以每立方英尺磅数(PCF)或每立方厘米克数(g / cc)来描述。这是计算真空接收器尺寸的关键因素。例如,较轻的粉末需要较大的接收器才能使材料从气流中脱落。材料的堆积密度也是计算输送线尺寸的一个因素,这又决定了真空产生器和输送速度。较高密度的材料需要较快的运输速度。

2. 气力输送输送距离

传送距离包括水平和垂直因素。典型的“上进”系统提供从地面水平的垂直升降,通过挤出机或失重式进料器输送至接收器。了解45°或90°弯曲弯头的数量非常重要。一般而言,“扫描”是指大的中心线半径,其通常是管本身直径的8-10倍。请务必记住,一个弯管弯头相当于20英尺的直管。例如,垂直20英尺加上20英尺水平和两个90°弯头等于至少80英尺的输送距离。减少系统中的肘部数量应该是一个重要的目标。粉末不像液体那样流动,而真空输送系统应该尽量减少背对背弯头的数量。如果在批量模式下垂直真空输送运行超过12-15英尺,该生产线中的材料将停止输送并倒下。在这种情况下,设计一个“管路清理阀”以确保在批处理过程停止之前垂直支管清除非常重要。

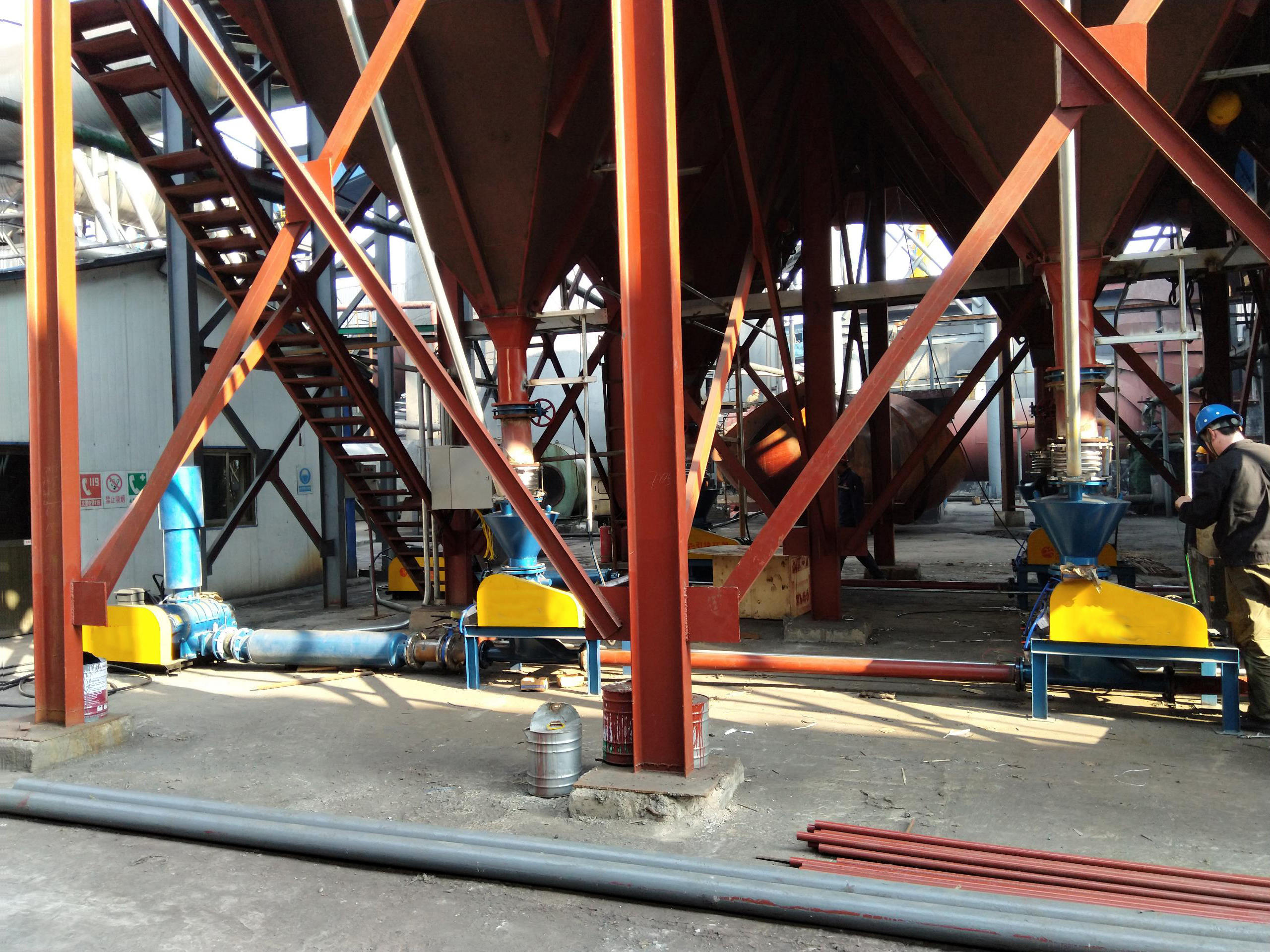

气力输送系统
3.气力输送传输速率

输送速率在计算输送速率时,知道每小时将传送多少磅或千克很重要。此外,定义过程是批处理还是连续处理。例如,如果一个过程需要输送2000磅/小时的产品,但批量过程需要每5分钟输送2000磅1小时,这实际上达到了24,000磅/小时。这是5分钟内2000磅与60分钟内2000磅之间的差异。了解过程的需求非常重要,以便正确确定系统的大小以确定传输速率。

4.气力输送散装材料特性

在塑料工业中,有许多不同的散装材料特性,颗粒形状和尺寸。粉末可以很好,有凝聚力或可浸。其他特征包括锭剂,丸剂,薄片,颗粒等。在确定接收器和过滤器组件的大小时,了解颗粒大小和尺寸分布非常重要,无论是质量流量还是漏斗流量分布。其他考虑因素包括确定材料是自由流动的,磨蚀性的还是易燃的; 是否吸收水分; 以及传输软管,垫片,过滤器或工艺设备是否存在潜在的化学兼容性问题。其他特性包括“冒烟”的材料,如滑石粉,其含有较高的细粉含量,需要更多的过滤面积。

5. 气力输送如何接收原材料

在设计真空输送系统时,重要的是要明确定义材料如何被接收和引入过程。将材料引入真空输送系统有多种方式; 有些更加手动,而另一些更适合自动化 - 并且都需要注意控制灰尘。材料可以用纸袋,纤维桶,桶,散装袋,超级袋,刚性中间容器,筒仓,日用箱,铁路车,散装货车或上游工艺设备接收。为了最大限度地控制粉尘,散装袋式卸料机采用封闭式真空输送线,袋式卸料站集成了集尘器。材料通过过滤器接收器从这些来源传送,然后传送到过程。

6. 气力输送上游过程

要正确设计真空输送系统,您必须定义供应该材料的上游过程。了解材料是否来自失重式进料器,容量进料器,混合器,反应器,挤出机料斗或用于移动材料的任何其他设备。这些都影响输送过程。此外,从这些容器中出来的材料(无论是批量还是连续)的频率都会影响输送过程以及材料在退出过程时的表现。上游设备影响下游设备。了解有关来源的一切非常重要。

7. 气力输送头部要求

这是在现有设备中安装设备时的一个重要考虑事项。可能为手动操作设计的内容可能无法为自动化流程提供足够的空间。即使是用于粉末处理的最小输送系统,您的过程也需要至少30英寸的头部空间,同时考虑到过滤器进入维护要求,排放阀检查以及输送机下方设备的访问。要求高吞吐量的应用需要大的净空,可以使用无滤波器的真空接收器。这种方法允许一些残留的尘埃通过接收器,并将其收集在另一个地面过滤器中。缩放阀门或正压系统也可能是净空要求的考虑因素。

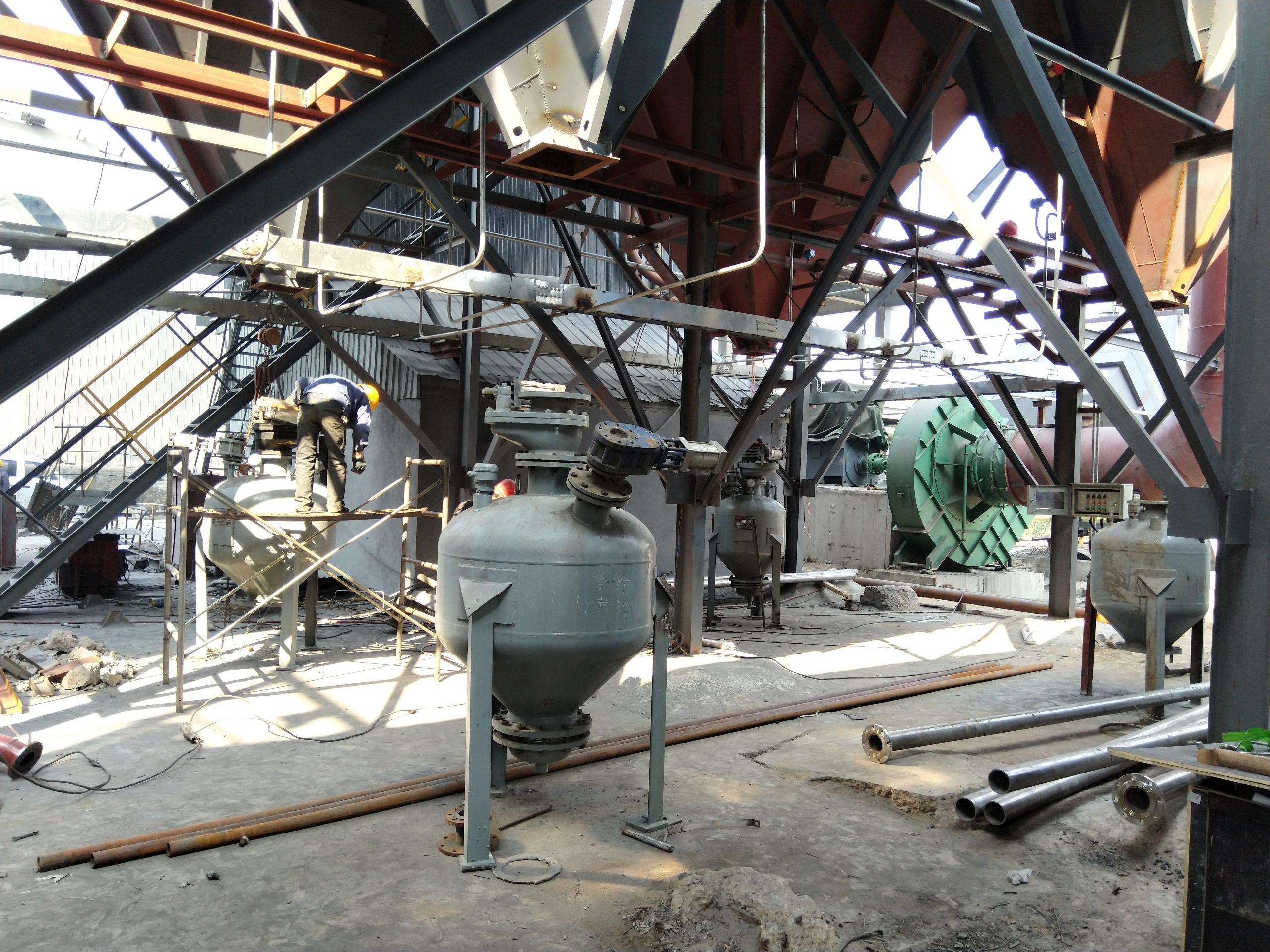

气力输送
8. 气力输送流程是分批还是连续?

定义您正在馈送的操作类型非常重要:批量或连续。例如,排放到喘振箱的小型输送机是一个批处理过程。了解是否通过进料器或中间料斗在过程中收到一批,以及您的输送过程是否可以处理来自批次的浪涌。

另外,真空接收器可以使用进料器或旋转阀来将物料直接计量加入过程中 - 这是连续输送。或者,材料可以被传送到接收器中,并且在输送循环结束时以计量方式排出。挤出应用通常利用分批和连续操作,将物料直接送入挤出机的口中。

9. 气力输送地理或大气条件

地理和大气考虑因素是重要的设计考虑因素,特别是在高度在确定系统大小方面起着重要作用的情况下。海拔越高,输送物料所需的空气就越多。另外,考虑工厂环境条件和温度/湿度控制。某些潮湿的粉末在潮湿的日子里可能会有排放问题。

10. 气力输送施工

材料施工材料是真空输送系统设计和功能中非常重要的考虑因素。重点是产品接触表面,通常所有金属塑料都不用于静电控制和污染的原因。您的工艺材料会接触涂层碳钢,不锈钢或铝吗?碳钢可用于各种涂层,但这些涂层在使用中可能会变质或降解。对于食品级和医疗级塑料加工,304或316L不锈钢是选择 - 无需涂层 - 具有特定的抛光水平,便于清洁和避免污染。维护和质量控制人员非常关心他们的设备的施工材料
