除尘灰两段式稀相气力输送系统技术概况

Writer: admin Time:2019-11-30 02:20:12 Browse:

一、除尘灰两段式系统技术概况

   1、:1台;灰量:4.5t/h;将和灰斗中的粉尘通过方式输送至终端接收仓。因现场输送距离限制为保证输送效果考虑采用二段输送;即:除尘器锥斗输送至中间缓冲仓,再由中间缓冲仓接输送设备输送至终端接收仓。

二、环境及使用条件(用户提供
三、设计依据
(1)布袋除尘器:1台;  输送:粉煤灰;比重:0.5-0.6
除尘器共6个灰斗,分两排,每排3个灰斗;输送量:0.75T/H/锥斗
输送水平距离:约 200M
输送垂直距离:约 30M
一段输送:设定距离100M。垂直6M.弯头个数3个
二段输送:设定距离100M。垂直30M.弯头个数3个
弯头个数:约6个。
四、除尘灰稀相组成
  4.1根据除尘灰下料量及往期经验,制定本方案
   确定的工艺流程如下:
一段输送:
提供动力-除尘器灰斗下料口——手动检修阀——软连接——抽气室————加速室——输送管道——中间缓冲仓
一段输送两台罗茨风机通过手动蝶阀可以互为备用,两排通过岔路阀组汇成一条输送管线进入中间缓冲仓
二段输送:
罗茨风机提供动力-除尘器灰斗下料口——手动检修阀——软连接——抽气室——旋转供料器——加速室——输送管道——终端接收仓


4.2工艺描述:
一段输送:
除尘器共两排灰斗,每排3个,共6个;每一排的除尘灰斗用3台旋转供料器串联在一起用一台罗茨鼓风机通过输送管道输送,两台罗茨风机可以互为备用通过手动蝶阀切换调节。
除尘器灰斗中的除尘灰在重力的作用下经由手动检修阀、软连接、抽气室进入旋转供料器,在旋转供料器的转子带动下均匀的落入下部的加速室,由后部罗茨风机提供的为动力经由输送管道及弯头输送至用户中间缓冲接收仓,仓内多余的气体经由上部的脉冲布袋除尘器排出。
二段输送:
  中间缓冲仓的除尘灰在重力的作用下经由手动检修阀、软连接、抽气室进入旋转供料器,在旋转供料器的转子带动下均匀的落入下部的加速室,由后部罗茨风机提供的气源为动力经由输送管道及弯头输送至用户终端缓冲接收仓,仓内多余的气体经由上部的脉冲布袋除尘器排出。

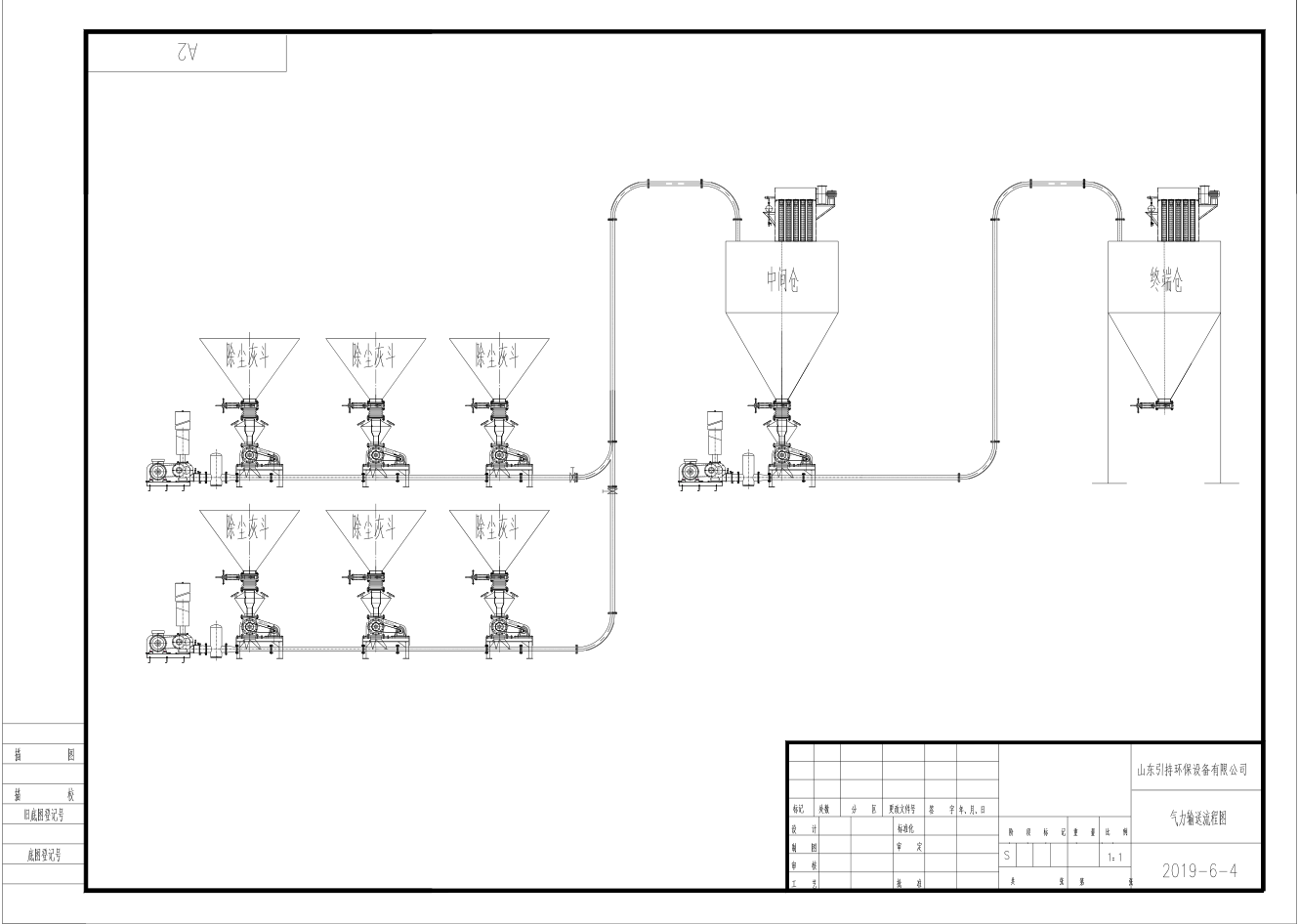

除尘灰两段式气力输送系统图纸

4.3系统组成
除尘灰稀相气力输送系统主要是由罗茨风机、旋转供料器系统、电器控制系统等组成。
4.4系统特点
该系统配置简洁、能耗低、无污染、操作简单、占用空间小、投资小

五、部分设备主要参数:
1、手动检修阀:安装于下料口下方,主要用于下部设备检修时关闭上部仓内物料不再下流之用,因只在检修时使用,开启次数较少,故采用手动方式;
材    质:阀体铸钢,阀板为304;
规格数量:DN150        6台
质    保:1年
2、软连接: 安装于检修阀下部便于设备安装,维修时拆卸灵活
材    质:不锈钢
规格数量:DN150      6台
质    保:1年

3、旋转供料器:是本气力输送系统的关键设备, 在加速室内装有喷射装置,使加速室排料口位置形成微负压,将落入的除尘灰输送至终端接收仓。
其特点:
(1)、供料器结构紧凑、体积小、密封性能好。
(2)、加工精度高,叶轮与壳体、端盖之间的间隙可达0.05mm左右,保证了其泄风量较低,传动平稳,易于保养和维修。
(3)、在供料器的端盖两侧设置吹堵装置,防止黏性物料进入叶轮和端盖空间造成叶轮无法转动。
(4)、本设备配备为衬套耐磨型旋转供料器,电机功率0.75KW。
(5)规格数量:YCGN-50  6台
材    质:铸钢
质    保:1年
(6)规格数量:YCGN-120  1台
材    质:铸钢
质    保:1年

4、加速室: 用于物料输送时的料气混合,有利于物料的顺利输送,是稀相输送系统中的关键设备之一。
(1)规格数量:DN150-200-125   6台
材    质:铸钢
质    保:1年
(2)规格数量:DN250-200-125   1台
材    质:铸钢
质    保:1年

5、三叶罗茨风机:为除尘灰输送提供气源。
(1)规格数量:YCSR-175  P=30kw     2台
材    质:铸钢
质    保:1年
(2)规格数量:YCSR-175  P=37kw     1台
材    质:铸钢
质    保:1年

6、耐磨弯头:输送管道90°弯头,内衬耐磨材料。
规格数量:DN125   R=800   6件
材    质:碳钢
7、岔路阀组:DN125-125-125 含手动球阀DN125*2
六、供货范围
注:本项目按照设备清单供货,其他安装辅材用户自备。

七、装置性能保证
 规程、规范和标准
系统设计及制造:我方根据用户要求及现场实际情况,按国家标准设计出合理的输送系统,设备结构新颖、布置灵活,整套系统性能安全可靠、能耗低。
我方的设计及制造符合(但不限于)以下规范及标准:
GB/T150-98         《压力容器生产制造标准》
GBJ232-82          《电气装置安装工程施工及验收规范》
GB50017-2003       《钢结构设计规范》
GB50305-95         《钢结构工程施工及验收规范》
GBJ253-82          《工业管道施工及验收》
GBJ93-86           《工业自动化仪表施工和验收规范》
GB50054-95         《低压配电装置及线路设计规范》
GB50055-93         《通用用电设备配电设计规范》
如果执行标准与上述规范和标准有明显抵触的条文,我方及时通知用户进行书面形式沟通确认,或按高标准执行。

产品售后服务承诺
     本公司有专业售后服务队,对用户设备出现故障接到通知后,通过电话沟通无法解决的问题,48小时内赶到现场及时解决处理。
对用户定期追访,建立用户档案。
售后服务长期合作,建立友好关系,做到用户满意,服务及时。
质保期内成本价供应配件。
设备终生跟踪服务,包括用户大修时参与配合。
