负压气力输灰系统

Writer： admin Time：2019-11-30 02:20:12 Browse：℃

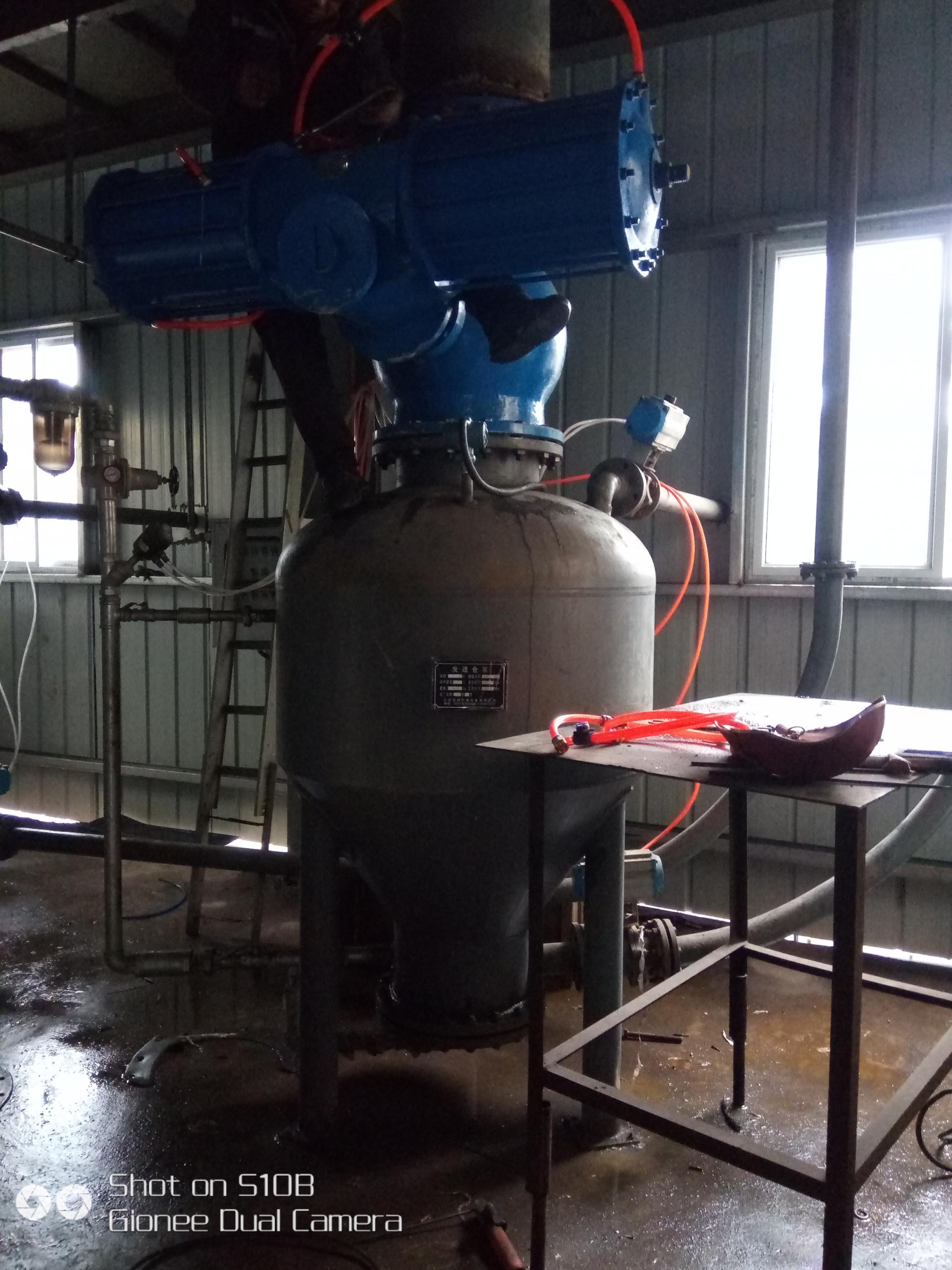

  系统，负压，气力输灰气力输灰系统是一种结构简单的粉尘输送压力容器，工作压力一般低于0.6MPa。该仓式泵在底部设置一种金属宝塔状结构流化盘，对粘性较强流动性较差的输送有较好的效果，适合含水量达10%的烧结机头除尘灰的输送。

负压气力输灰系统

    根据各除尘器电场除尘效率不同，选配不同规格的气力输灰系统仓泵。一个气力输灰循环过程分为四个阶段：

气力输灰系统，负压气力输灰，气力输灰进料阶段：进料阀、平衡阀开启，一次气阀（控制压缩空气将仓式泵内除尘灰吹至流化状态）、三次气阀（控制灰尘输送用气）和出料阀关闭，仓泵上部与灰斗连接，除尘器捕集的除尘灰在重力作用下自由落入仓泵内，当仓泵内料位计发出料满信号或系统进料设定时间到时，进料阀、平衡阀关闭，进料阶段结束。

装置与机械输送装置的特点比较

    加压流化阶段：进料阶段完成后，系统自动打开一次气阀，经过处理的压缩空气经过流量调节阀进入仓泵底部，气力输灰系统，负压气力输灰，气力输灰穿过流化盘后对仓泵内物料进行流化，同时仓泵内压力升高，当压力高至设定值或进气流化时间到时，系统进入输送阶段，加压流化阶段结束。

    气力输灰系统阶段：一次气阀继续开启，同时出料阀、三次气阀打开，此时仓泵一边继续进气，一边气灰混合物通过出料阀进入输灰管，物料始终处于边流化边输送的状态，当仓泵内物料输送完后，输灰管路压力下降，仓泵内压力降低，当输灰管道压力降至设定值（压力下限）时，输送阶段结束，进入吹扫阶段。

    吹扫阶段：吹扫输灰管道，设定时间到后，吹扫结束，关闭一次气阀、三次气阀、出料阀，进入下次输灰阶段。气力输灰系统，负压气力输灰，气力输灰
