气力输送设备工作原理

Writer: admin Time:2020-02-17 01:35 Browse:

今天诺德工控专业工程师为您专业分享气力输送设备工作原理,其中包括:正压气力输送机工作原理,负压气力输送机工作原理,及其安装方法及安装注意事项,希望对大家带来帮助。

气力输送设备简介

气力输送设备又被称为气流输送设备,是利用空气的能量来进行粉粒状物料连续输送的技术。它具有输送距离长,输送量大,输送效率高,节能环保等特色,深受很多行业客户的好评。为企业节省更多的生产劳动力,提升生产效率,为企业带来巨大的效益。那么,气力输送设备工作原理究竟是怎样的呢?下面诺德工控专业工程师为您分享气力输送设备工作原理,希望对大家带来帮助。

应用领域:被广泛应用于食品、新能源、塑料、矿业、化工、制药、玻璃、钢铁、橡胶、煤矿、饲料等

适用物料:粉状、粒状、块状、片状及液体等多种物料;

发送罐

气力输送方式

1、按照每单位体积的气体载体中所携带的粉体的质量多少可分为:稀相气力输送和浓相气力输送,而浓相气力输送又分为浓相动压气力输送和浓相静压栓流气力输送。
2、按照输送方式气力输送粉状物料的系统形式大致分为正压气力输送设备、负压气力输送设备
特点:

正压气力输送设备工作原理



气力输送机工作原理

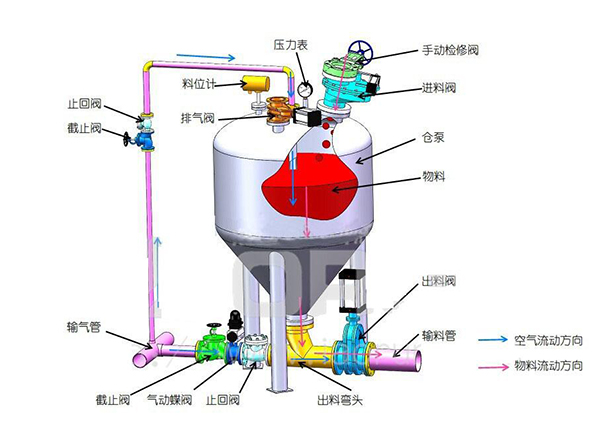

正压气力输送设备核心装置

1-料仓;2-供料器;3鼓风机;4-输送管;5-转向阀;6-除尘器

正压气力输送设备工作原理由气源来的低压空气,经调节阀(或减压阀)蝶式止回阀、活动风管、喷嘴进入泵体扩散室内,当粉状或颗粒状物料由落料斗落下进入喷嘴与扩压器之间的高速气流区时,即被吹散。加之底部气化装置的气化作用,使物料气化而成悬浮状态。此后即被高速气流送入扩压器的渐缩管内,流经喉部扩散管,进入输送管路,送至所要求的卸料点,即完成送料过程。



负压气力输送设备工作原理

负压气力输送设备主要有进气装置、管道、加料仓、加料旋转阀、管道视镜、旋风除尘器、旋风卸料旋转阀、下料仓、压力变送器、罗莎风机、电气控制柜等组成。

负压气力输送设备工作原理:物料在密闭的管道内沿气流方向前行,沿气流方向前行,输送至目标地点的装置,其输送介质为低于大气压的空气(即负压)。负压输送,一般物料输送的状态为稀相。稀相:气流输送速度较高,物料悬浮在铅锤管中,呈均匀分布,在水平管中呈飞翔状态。物料间间隙大,物料输送主要是靠较高的气流整速度夹持着物料前行。

气力输送设备的安装
1、一般情况下,料封泵装在料仓库底比较合适,落料顺畅。如果放不在库底,置于旁边亦可。但落料管斜角≥45°。如果装在电除尘落灰斗下部,可以一斗一泵,亦可两斗两斜管一泵;特殊情况亦可四斗四斜管插入一台料封泵中,但所有落灰斜管的斜度均应≥45°。
2、料封泵一般置于坚硬的水平地面上即可,无需打基础安装地脚螺栓,当风管,出料管连接好以后,即可投运。但要求进风管与泵管连接时应安装一个挠性节头。
3、料封泵的总高(包括料封泵灰斗)一般为3.5-4.5m,根据现场实际情况亦可适当变动。
4、料封泵放置出口方向,可根据现场情况而定,一般超向灰库所在位置的方向为宜,或根据管路的走向而定。
5、本装置要求库顶收尘器的气体散放量应大于料封泵送料带风总量。勿使库内出现正压情况,以免影响输灰系统工作。
6、要求气源、料封泵、输灰管全系统密封良好,漏风率小于 0.2%。
以上是今天诺德工控专业工程师为您专业分享气力输送机工作原理, 包括:正压气力输送机工作原理,负压气力输送机工作原理

气力输送机简介

气力输送机又被称为气流输送设备,是利用空气的能量来进行粉粒状物料连续输送的技术。它具有输送距离长,输送量大,输送效率高,节能环保等特色,深受很多行业客户的好评。为企业节省更多的生产劳动力,提升生产效率,为企业带来巨大的效益。那么,气力输送机工作原理究竟是怎样的呢?下面诺德工控专业工程师为您分享气力输送机工作原理,希望对大家带来帮助。

应用领域:被广泛应用于食品、新能源、塑料、矿业、化工、制药、玻璃、钢铁、橡胶、煤矿、饲料等

适用物料:粉状、粒状、块状、片状及液体等多种物料;

发送罐

气力输送方式

1、按照每单位体积的气体载体中所携带的粉体的质量多少可分为:稀相气力输送和浓相气力输送,而浓相气力输送又分为浓相动压气力输送和浓相静压栓流气力输送。
2、按照输送方式气力输送粉状物料的系统形式大致分为正压气力输送机、负压气力输送机
特点:

正压气力输送机工作原理



气力输送机工作原理

正压气力输送机核心装置

1-料仓;2-供料器;3鼓风机;4-输送管;5-转向阀;6-除尘器

正压气力输送机工作原理由气源来的低压空气,经调节阀(或减压阀)蝶式止回阀、活动风管、喷嘴进入泵体扩散室内,当粉状或颗粒状物料由落料斗落下进入喷嘴与扩压器之间的高速气流区时,即被吹散。加之底部气化装置的气化作用,使物料气化而成悬浮状态。此后即被高速气流送入扩压器的渐缩管内,流经喉部扩散管,进入输送管路,送至所要求的卸料点,即完成送料过程。



负压气力输送机工作原理

负压气力输送机主要有进气装置、管道、加料仓、加料旋转阀、管道视镜、旋风除尘器、旋风卸料旋转阀、下料仓、压力变送器、罗莎风机、电气控制柜等组成。

负压气力输送机工作原理:物料在密闭的管道内沿气流方向前行,沿气流方向前行,输送至目标地点的装置,其输送介质为低于大气压的空气(即负压)。负压输送,一般物料输送的状态为稀相。稀相:气流输送速度较高,物料悬浮在铅锤管中,呈均匀分布,在水平管中呈飞翔状态。物料间间隙大,物料输送主要是靠较高的气流整速度夹持着物料前行。

气力输送机的安装
1、一般情况下,料封泵装在料仓库底比较合适,落料顺畅。如果放不在库底,置于旁边亦可。但落料管斜角≥45°。如果装在电除尘落灰斗下部,可以一斗一泵,亦可两斗两斜管一泵;特殊情况亦可四斗四斜管插入一台料封泵中,但所有落灰斜管的斜度均应≥45°。
2、料封泵一般置于坚硬的水平地面上即可,无需打基础安装地脚螺栓,当风管,出料管连接好以后,即可投运。但要求进风管与泵管连接时应安装一个挠性节头。
3、料封泵的总高(包括料封泵灰斗)一般为3.5-4.5m,根据现场实际情况亦可适当变动。
4、料封泵放置出口方向,可根据现场情况而定,一般超向灰库所在位置的方向为宜,或根据管路的走向而定。
5、本装置要求库顶收尘器的气体散放量应大于料封泵送料带风总量。勿使库内出现正压情况,以免影响输灰系统工作。
6、要求气源、料封泵、输灰管全系统密封良好,漏风率小于 0.2%。
以上是诺德工控专业工程师为您专业分享气力输送机工作原理,气力输送工作原理,包括正负压气力输送系统工作原理,希望对你带来帮助。为您专业分享气力输送设备工作原理,气力输送工作原理,包括正负压气力输送系统工作原理,希望对你带来帮助。
