动力设备

罗茨风机

  • 所属类目:动力设备
  • 产品简介:罗茨风机属容积式风机,叶轮端面、风机前后端盖。原理是利用两个叶形转子在气缸内作相对运动来压缩和输送气体的回转压缩机。这种鼓风机结构简单,制造方便,广泛应用于食品,化工,橡塑,新材料,锂电池等行业的粉体物料的输送,它具有输送稳定可靠,输送风量大,输送距离远,输送量大等特点, 可用于低压力场合的气体输送和加压系统,也可用作真空泵等。
  • 产品亮点:噪音小,节能,使用寿命长,输送效能高。
  • 行业解决方案
  • 定制方案: 19927693290





罗茨风机优势:

1:噪音小。由于采用了三叶转子结构形式及合理的壳体内进出风口处的结构,所以风机振动小,噪声低;
2:无磨损,使用寿命长。叶轮和轴为整体结构且叶轮无磨损,风机性能持久不变,可以长期连续运转;
3:风压可自动调节,节能。罗茨风机具有强制性送气的硬排气特性,即当压力变化时,流量变化较小。换言之,压力可以在允许范围内“自动”调节,而流量变化较小;
4:风机容积利用率大,容积效率高,且结构紧凑,安装方式灵活多变;
5:机种齐全,可满足不同用户不同用途的需要。

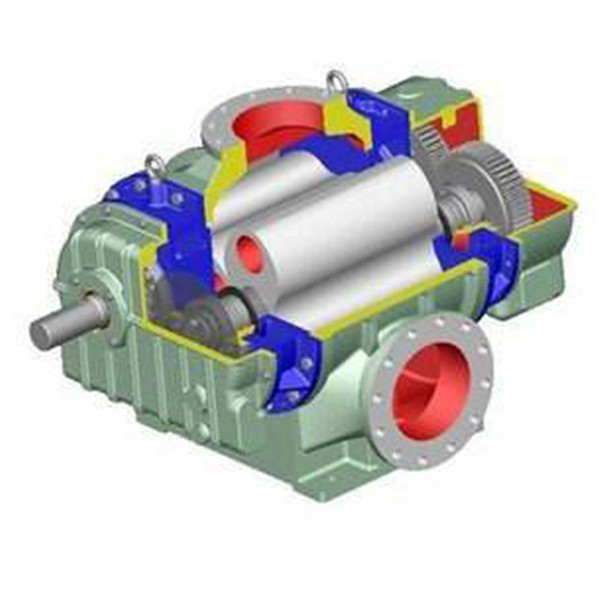

罗茨风机组成结构:

罗茨风机由:机壳、墙板、叶轮、油箱、消声器五大部分组成;
机壳:主要起到支撑(墙板、叶轮、消声器)和固定的作用;
墙板:主要用来连接机壳与叶轮,并支撑叶轮的旋转,以及起到端面密封的效果;
叶轮:是罗茨风机的旋转部分,分两叶和三叶,但由于三叶的比两叶的出气脉动更小、噪声更小、运转更平稳等很多优点,已逐渐代替两叶罗茨风机;
油箱:主要用于存放用来润滑齿轮及轴承的润滑油;
消声器:用来减小罗茨风机的进、出时由于气流脉动产生的噪音。

罗茨风机工作原理:

       罗茨风机是容积式风机的一种,有两个三叶叶轮在由机壳和墙板密封的空间中相对转动,由于每个叶轮都是采用渐开线,或是外摆线的包络线,每个叶轮的三个叶片是完全相同的,同时两个叶轮也是完全相同的,这样就大大降低了加工难度。叶轮在加工时采用数控设备,保证了两个叶轮在中心距不变情况下,不管两个叶轮旋转到什么位置,都能保持一定的极小间隙,从而保证气体的泄露在允许范围内。
       两个叶轮相向转动,由于叶轮与叶轮、叶轮与机壳、叶轮与墙板之间的间隙极小,从而使进气口形成了真空状态,空气在大气压的作用下进入进气腔,然后,每个叶轮的其中两个叶片与墙板、机壳构成了一个密封腔,进气腔的空气在叶轮转动的过程中,被两个叶片所形成密封腔不断地带到排气腔,又因为排气腔内的叶轮是相互啮合的,从而把两个叶片之间的空气挤压出来,这样连续不停的运转,空气就源源不断地从进气口输送到出气口,这就是罗茨风机的整个工作过程。

罗茨风机种类:

       罗茨鼓风机按照其工作方式的不同可以粗略分为单级与双级之分,其中只有一个压缩级的鼓风机,我们称之为单级鼓风机,而将两台单级鼓风机串联起来,对气体连续进行两次压缩的鼓风机我们称之为双级串联鼓风机。
按叶轮头数分:两叶罗茨鼓风机和三叶罗茨鼓风机。
按用途分:立窑鼓风机、气化鼓风机、曝气鼓风机等。
按介质种类分:空气鼓风机、煤气鼓风机、氢气鼓风机、二氧化硫鼓风机等。
按传动方式分:直联鼓风机和带联鼓风机等。
按冷却方式分:空冷鼓风机、水冷鼓风机和逆流冷却鼓风机等。
按结构型式分:立式鼓风机、卧式鼓风机、竖轴式鼓风机、密集成组鼓风机等。
按密封型式分:迷宫密封、涨圈密封、填料密封和机械密封等各种型式的鼓风机。

罗茨风机技术参数:

       其流量从0.52m3/min-180m3/min,升压值由9.8Kpa-98Kpa不等,总共二十种机型,2500多种参数规格,且有体积小,流量大,噪音低,运行平稳可靠等特点,相应的主流型号有:TSR50、TR65、TSR80、TSR100、TSR125、TSR150、TSR175、TSR200 、TSR250、TSR300、TSR350型。对应的电机功率从0.75kw-355kw。种类齐全,可满足不同用户不同用途的需要。

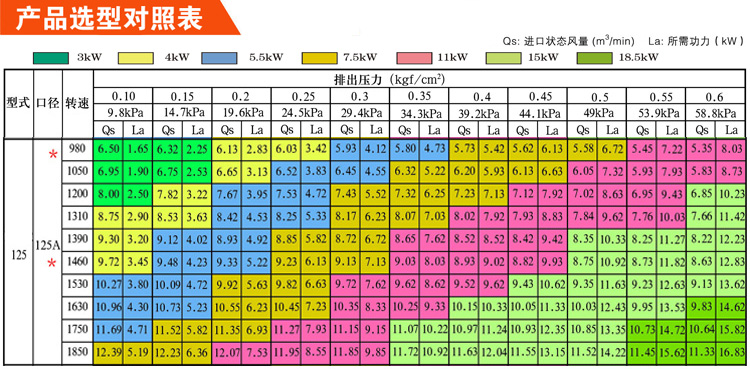

具体罗茨风机参数选型表如下:
