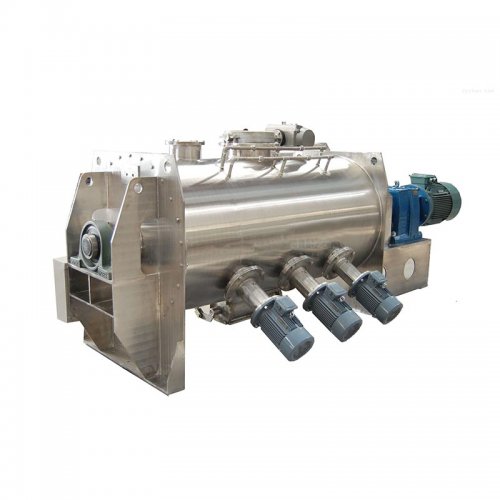

卧式犁刀混合机

产品介绍：

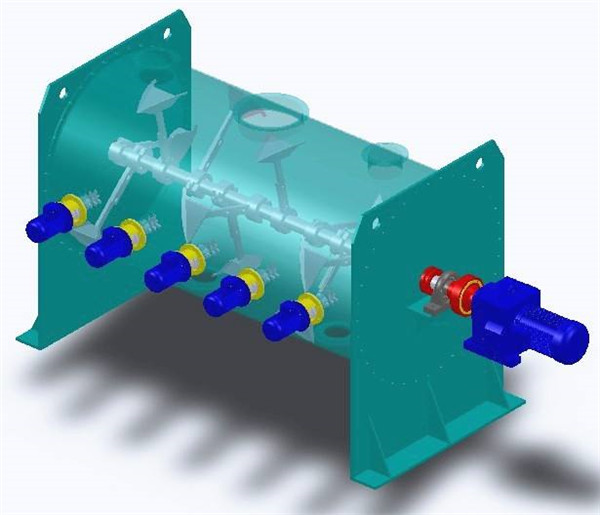

混合机结构主要由传动部分、卧式筒体、犁刀组轴、飞刀组、出料阀、喷液装置等组成。
混合机传动部分包括带电机摆线针轮减速机、联轴器，主要把电机的运动变为需要的速度和扭矩传给复杂刀轴。
卧式筒体由钢板卷制而成，作盛物料用，筒体上开有若干孔，供进出料，观察用。犁刀轴支承座固定在筒体二端的盖板上。
犁刀组轴由犁刀，犁刀臂和主轴组成，犁刀用犁刀臂安装在主轴上，并作为哈夫结构，便于拆装。
飞刀组由多把飞刀组成，通过付电机直接驱动，安装在筒体侧面，为了防止粉尘进入轴承，飞刀轴采用多道密封结构。
出料阀装在筒体的底部（连续出料除外），用于关闭和放出物料，其工作是通过手柄和四连杆机构来实现的。

设计优点：

混合机开动后犁刀绕轴旋转，带动物料沿方筒体径向作周向湍动，同时把物料沿犁刀两侧面的法线方向抛出。
当被抛出和作周向湍动的物料流经飞刀组时，被高速旋转的飞刀迅速、有力地抛散。
物料在上述犁刀和飞刀的复合作用下，不断更换、扩散、在较短时间内达到均匀混合，混合精度较高。
对需要固-液混合的物料，混合液体通过喷液装置均匀喷洒在筒体内运动的物料上。

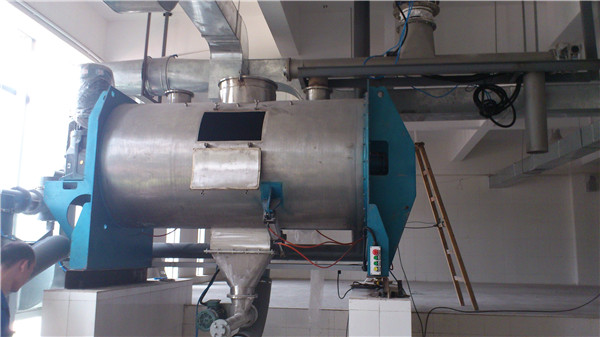

现场图片：
