混合设备

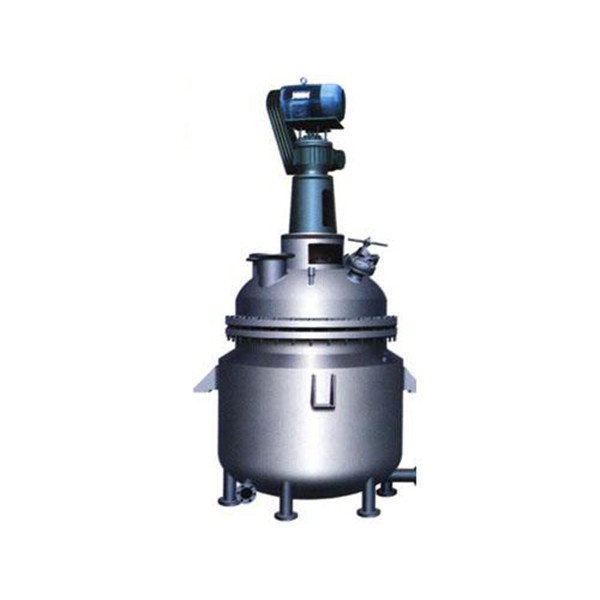

反应釜

  • 所属类目:混合设备
  • 简述:有物理或化学反应的容器
    应用领域:石油、化工、橡胶、农药
    工艺:要求的加热、蒸发、冷却
    材质:不锈钢,碳钢
    传热介质:夹套,内外盘管式
  • 产品亮点:
  • 行业解决方案
  • 定制方案: 020-39392035


反应釜的广义理解即有物理或化学反应的容器,通过对容器的结构设计与参数配置,实现工艺要求的加热、蒸发、冷却及低高速的混配功能。
反应釜广泛应用于石油、化工、橡胶、农药、染料、医药、食品,用来完成硫化、硝化、氢化、烃化、聚合、缩合等工艺过程的压力容器,例如反应器、反应锅、分解锅、聚合釜等;
材质一般有碳锰钢、不锈钢、锆、镍基(哈氏、蒙乃尔、因康镍)合金及其它复合材料。

反应釜简介

反应釜的广义理解即有物理或化学反应的不锈钢容器,根据不同的工艺条件需求进行容器的结构设计与参数配置,设计条件、过程、检验及制造、验收需依据相关技术标准,以实现工艺要求的加热、蒸发、冷却及低高速的混配反应功能。压力容器必须遵循GB150{钢制压力容器}的标准,常压容器必须遵循NB/T47003.1-2009{钢制焊接常压容器}的标准。随之 反应过程中的压力要求对容器的设计要求也不尽相同。生产必须严格按照相应的标准加工、检测并试运行。不锈钢反应釜 根据不同的生产工艺、操作条件等不尽相同,反应釜的设计结构及参数不同,即反应釜的结构样式不同,属于非标的容器设备。

反应釜工作原理

反应釜是综合反应容器,根据反应条件对反应釜结构功能及配置附件的设计。从开始的进料-反应-出料均能够以较高的自动化程度完成预先设定好的反应步骤,对反应过程中的温度、压力、力学控制(搅拌、鼓风等)、反应物/产物浓度等重要参数进行严格的调控。其结构一般由釜体、传动装置、搅拌装置、加热装置、冷却装置、密封装置组成。相应配套的辅助设备:分馏柱、冷凝器、分水器、收集罐、过滤器等。

反应釜材质

反应釜材质一般有碳锰钢、不锈钢、锆、镍基(哈氏、蒙乃尔)合金及其它复合材料。反应釜可采用SUS304、SUS316L等不锈钢材料制造。搅拌器有锚式、框式、桨式、涡轮式,刮板式,组合式,转动机构可采用摆线针轮减速机、无级变速减速机或变频调速等,可满足各种物料的特殊反应要求。密封装置可采用机械密封、填料密封等密封结构。加热、冷却可采用夹套、半管、盘管、米勒板等结构,加热方式有:蒸汽、电加热、导热油,以满足耐酸、耐高温、耐磨损、抗腐蚀等不同工作环境的工艺需要。而且可根据用户工艺要求进行设计、制造。

反应釜种

1、按照加热/冷却方式可分为:电加热、热水加热、导热油循环加热、远红外加热、外(内)盘管加热等,夹套冷却和釜内盘管冷却等。加热方式的选择主要跟化学反应所需的加热/冷却温度,以及所需热量大小有关。
2、根据釜体材质可分为:碳钢反应釜、不锈钢反应釜及搪玻璃反应釜(搪瓷反应釜)、钢衬反应釜。
2.1、碳钢反应釜
适用范围:不含腐蚀性液体的环境,比如某些油品加工。
2.2、不锈钢反应釜(KCFD系列高压反应釜)
1、加热结构型式
电加热型,夹套型,外半管型,内盘管型,容积为0.01m3~45m3
2、 材质
碳钢,不锈钢,耐高温不锈钢,耐强酸强碱不锈钢,搪瓷或PP材质等。
3、搅拌型式
斜浆式、锚式、框式、推进式和单(双)螺旋式,且可根据客户要求设计制造其他型式浆叶。
适用的范围:适用于石油、化工、医药、冶金、科研、大专院校等部门进行高温、高压的化学反应试验,用来完成水解、中和、结晶、蒸馏、蒸发、储存、氢化、烃化、聚合、缩合、加热混配、恒温反应等工艺过程,对粘稠和颗粒的物质均能达到高搅拌的效果。
2.3、搪玻璃反应釜
适用的范围:广泛的应用在石油、化工、食品、医药、农药、科研等行业。
2.4、钢衬PE反应釜
适用的范围:适用酸、碱、盐及大部分醇类。适用液态的食品以及及药品的提炼。是衬胶、玻璃钢、不锈钢、钛钢、搪瓷、塑焊板的理想换代品。
2.5、钢衬PTFE反应釜
适用的范围:防腐性能极其优良,能抗各种浓度的酸、碱、盐、强氧化剂、有机化合物及其它所有强腐蚀性化学介质。
3、按照工作时内压可分为常压反应釜、正压反应釜,负压反应釜。
4、按照搅拌形式,可分为桨叶式、锚桨式、框式、螺带式、涡轮式、分散盘式、组合式等。
5、按照传热结构,可分为夹套式、外半管式、内盘管式及组合式。

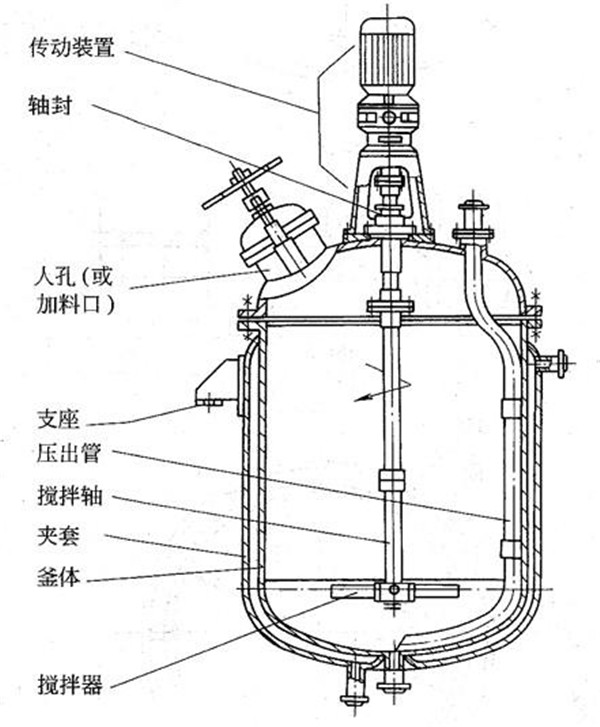

反应釜组成结构

反应釜由釜体、釜盖、夹套、搅拌器、传动装置、轴封装置、支承等组成。搅拌装置在高径比较大时,可用多层搅拌桨叶,也可根据用户的要求任意选配。釜壁外设置夹套,或在器内设置换热面,也可通过外循环进行换热。支承座有支承式或耳式支座等。转速超过160转以上宜使用齿轮减速机.开孔数量、规格或其它要求可根据用户要求设计、制作。
1.通常在常压或低压条件下采用填料密封,一般使用压力小于2公斤。
2.在一般中等压力或抽真空情况会采用机械密封,一般压力为负压或4公斤。
3.在高压或介质挥发性高得情况下会采用磁力密封,一般压力超过14公斤以上。除了磁力密封均采用水降温外,其他密封形式在超过120度以上会增加冷却水套.
