料位计是指对容器中固体物料高度的变化进行实时检测的仪表。
料位计也称为料位变送器、料位控制器、料位仪、物位计等。
1:对储仓中固体块料或粉料表面位置的测量,以了解储仓中所储物质的数量;
2:火力发电厂中需要检测原煤斗及煤粉仓中煤块和煤粉的位置;
3:以往多采用简单的重锤探测式料位计来检测料位,现在则采用自动重锤探测式料位计、核辐射式料位计和超声波料位计来检测料位;
4:粒位检测在现代选煤厂生产自动化过程中具有重要的作用。可以估算出容器中所储物料的体积或重量,使其保持在要求的一定高度,或对它的上下极限位置进行报警,连续监视或调节容器中流入与排出物料的平衡;
5:选煤厂常用的可自动连续检测煤仓料位的仪表为电极式、超声波式、重锤式、微波式和称重式料位计。
它由伺服电机、悬有重锤的钢丝绳、料位发信装置以及带微机的显示仪表所组成。起动后,微机发出降锤信号,伺服电机转动放下重锤,当重锤碰到料面后,发信器发出信号给微机,使重锤停止下降并发出升锤信号,电机反转使重锤上升,并发出料位信号值给显示仪表。
重锤升至仓顶后电机停转,经一段延时后再重复上述动作。显示仪表上还有料位上、下限报警发信等装置。
料位计测量系统如图示。储仓下侧装有γ射线辐射源,储仓上侧装有γ射线接收器,随着料面高度变化,γ射线穿过料层后的强度也不同,接收器检测出射入的γ射线强度并通过显示仪表显示出料位高度。
储仓顶部对着料面装有超声波发生器及接收器。发生器发出的超声波经空气层射至料面后就被反射,一部分反射被接收器所接收。
由超声波发射至接收所经历的时间乘以声速就可计算出料位高度。由于空气温度高低会影响声波的传播速度,因此还需测量空气温度以修正声速。
超声波料位计适合于测量粒度较大的块料料位。

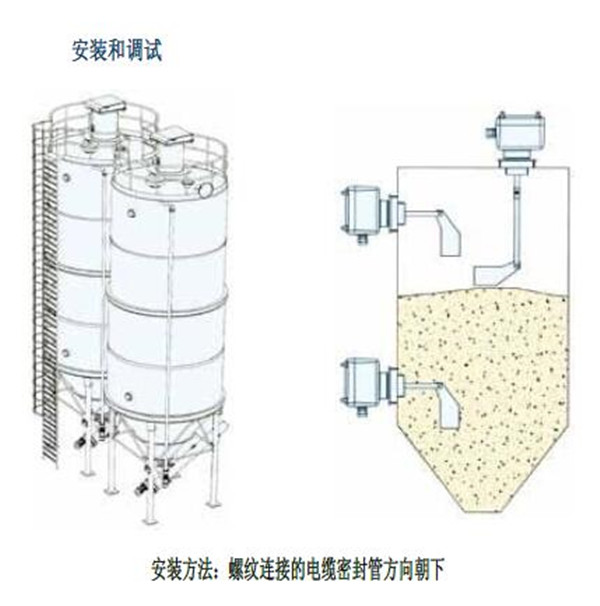

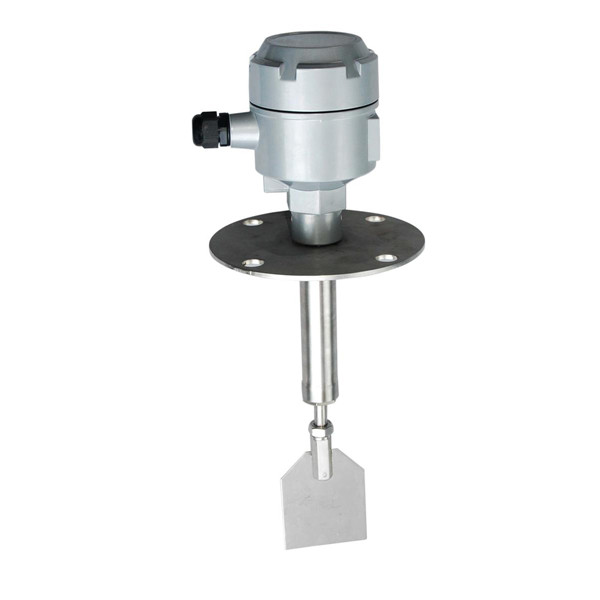

1.机械式;
2.电容式;
3.永磁式;
4.射频导纳式;
5.音叉式;
6.振动棒式;
7重锤式。
