阀门配件

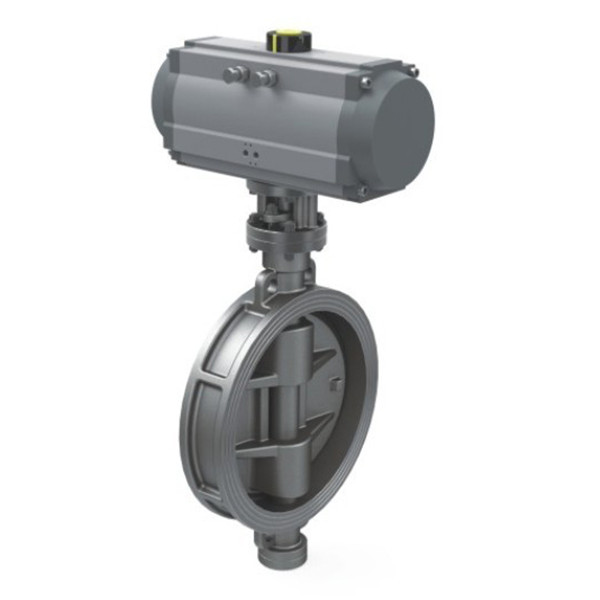

气动蝶阀

  • 所属类目:阀门配件
  • 产品简介:气动蝶阀是由气动执行器和蝶阀组成。气动蝶阀是用随阀杆转动的圆形蝶板做启闭性,以实现启用动作的气动阀门,主要做截断阀使用,亦可设计成具有调节或断阀兼调节的功能,蝶阀在低压大中口径管道上的使用越来越多。气动蝶阀分类:不锈钢气动蝶阀,硬密封气动蝶阀,软密封气动蝶阀,碳钢气动蝶阀。气动蝶阀的主要优点,结构简单,体积小重量轻,造价低,气动蝶阀该特点尤其显著,安装在高空暗道,经过二位五通电磁阀控制操作方便,也可调节流量介质。
  • 产品亮点:
  • 行业解决方案
  • 定制方案: 19924223062

气动碟阀种类及介绍:

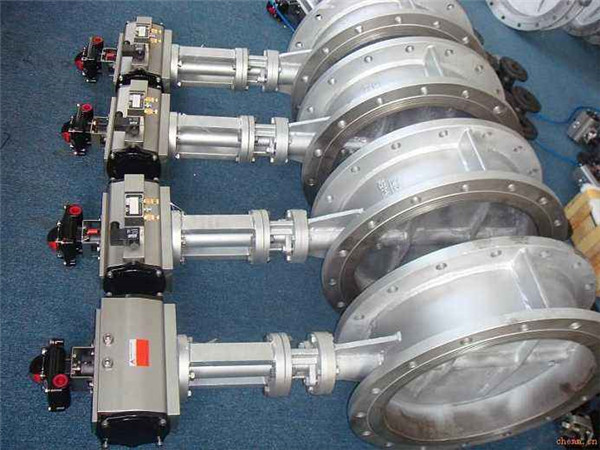

       气动法兰蝶阀,气动法兰式蝶阀该产品由橡胶密封蝶阀和碳钢或不锈钢阀板、阀杆构成。适用于温度≤80~120℃如食品、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。
       气动调节蝶阀是一种(阀板)绕垂直于通道的固定轴旋转的阀门,其由活塞式双作用或单作用(弹簧复位式)气动执行器和蝶形阀组成,属旋转高性能型调节或切断阀类,配用电,气阀门定位器或电磁阀、空气过滤减压器、限位开关(阀位回讯器),可实现对工艺管路中流体介质的比例调节和二位切断控制,从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。
       气动对夹式蝶阀,结构新颖,阀体构造为满足管道空间狭窄而形成的短距离对夹式结构,外部零泄漏,内部泄漏符合国家标准。
       气动衬胶蝶阀,连接方式有法兰,对夹,密封内衬有丁晴橡胶,乙丙橡胶,耐热乙丙橡胶,天然橡胶,氯丁橡胶,氟橡胶,聚四氟乙烯,根据介质化学性质拥有更合理的选择。
       气动衬氟蝶阀,防腐蚀衬氟蝶阀采用对分两片阀体组合,阀座与阀体内衬一体化,阀门工作时,只有全塑阀座与衬塑蝶板与介质接触,产品可承受“除熔融碱金属和元素氟”外的任何介质腐蚀,其中D71F46阀杆与蝶板(锻)为一体,表面均匀包覆一层FEP。阀体通道内表面光滑,流体阻力小,CV值高,流通能力强,扭矩适中,采用四级密封结构并在密封面外配以耐温抗老化的SI橡胶的弹性衬垫阀座,完全达到介质的零泄漏。
      气动通风蝶阀,特点,阀板阀座间留有一条细缝,该产品适合在空气流通较差的环境中使用。
      气动伸缩蝶阀其主要特点如下:设计新颖、合理、结构独特、重量轻、操作方便、启闭迅速;伸缩蝶阀除了能作调节和截流作用、补偿管道温差所产生的热胀冷缩功能外,还能为安装更换、维修阀门提供方便。密封部位可调节更换、密封性能可靠等特点。

气动蝶阀优点:

        气动蝶阀的主要优点,结构简单,体积小重量轻,造价低,气动蝶阀该特点尤其显著,安装在高空暗道,经过二位五通电磁阀控制操作方便,也可调节流量介质。流体阻力较小,中大口径的气动蝶阀全开时有效流通面积较大,启闭迅速省力,碟扳旋转90角度即可完成启闭,由于转轴两侧蝶板手介质作用力接近相等,而产生的转矩方向相反,因而启闭力矩较小,低压下可实现良好的密封,蝶阀密封材料有丁晴橡胶、氟橡胶,食用橡胶,衬四氟故密封性能良好,其中硬密封蝶阀为软硬层叠式金属片具有金属硬密封和弹性密封的重优点,无论在低温情况下均具有优良的密封性能。

气动蝶阀工作原理:

       气动蝶阀是用随阀柑转动的圆形蝶板做启闭性,以实现启用动作的气动阀门主要做截断阀使用,亦可设计成具有调节或段阀兼调节的功能,碟阀在低压大中口径管道上的使用越来越多。
蝶阀结构简单、体积小、重量轻,只由少数几个零件组成。而且只需旋转90°即可快速启闭,操作简单,同时该电动阀门具有良好的流体控制特性。蝶阀处于完全开启位置时,蝶板厚度是介质流经阀体时单一的阻力,因此通过该阀门所产生的压力降很小,故具有较好的流量控制特性。蝶阀有弹密封和金属的密封两种密封型式。弹性密封阀门,密封圈可以镶嵌在阀体上或附在蝶板周边。
如果要求蝶阀作为流量控制使用,主要的是正确选择阀门的尺寸和类型。蝶阀的结构原理尤其适合制作大口径阀门。蝶阀不仅在石油、煤气、化工、水处理等一般工业上得到广泛应用,而且还应用于热电站的冷却水系统。

气动蝶阀特点:

1、小巧轻便,容易拆装及维修,并可在任意位置安装;
2、结构简单、紧凑,操作扭矩小,90°回转开启迅速;
3、流量特性趋直线,调节性能好;
4、蝶板与阀杆的连接采用无销钉结构,克服了有可能的内泄漏点;
5、蝶板外圆采用球面造型,提高了密封性能及延长了阀门的使用寿命,带压启闭5万次以上仍保持零泄漏;
6、密封件可更换,且密封可靠达到双向密封;
7、蝶板可根据用户要求喷涂覆层,如尼龙或聚四氟类;
8、该阀可设计成法兰连接和对夹连接;
9、驱动方式可选择手动、电动或气动。

气动蝶阀组成结构:

采用新型系列GT型气动执行器,有双作用式和单作用式(弹簧复位),齿轮传动,安全可靠。
大口径阀门采用系列AW型气动执行器拔叉式传动,结构合理,输出扭矩大,有双作用式和单作用式。
1:气动蝶阀齿轮式双活塞,输出力矩大,体积小;
2:气缸选用铝金材料,重量轻、外形美观;
3:可在顶部、底部安装手动操作机构;
4:齿条式连接可调节开启角度、额定流量;
5:蝶阀执行器可选带电讯号反馈指示及各类附件以实现自动化操作;
6:IS05211标准连接为产品的安装更换提供了方便;
7:两端调的节螺钉可使标准产品在0°和90°有±4°的可调范围。确保与阀门的同步精度。

气动蝶阀在粉料系统中的应用:

       气动蝶阀的粉料系统,还有其他需要考虑到因素,如:不能让物料从上面放到小车里时直接冲到阀门的阀板上(这种冲击力也会使阀门不能关闭严密),且物料的静压力也需不超过气动蝶阀的设计承压力,等等。
       控制阀与普通手动阀门的区别就在于,不能把它做为一个孤立的元件来看待,而必须把它做为整个自控系统的一部分来考虑,控制阀使用中的许多问题,并不是选型和配置的问题,而是因为用户对控制阀的认识不足致使控制阀未能与控制系统调试、配合好。只要认识到问题关键所在,对阀门正确选型,并且在系统调试阶段把控制阀调试好,一定可以大大减少故障率,使自控系统长期稳定的运行。
