负压稀相气力输送系统

负压稀相气力输送系统基本原理:

       负压稀相气力输送的流化仓是利用空气使粉煤灰颗粒能够充分地形成流态化状态，从而使粉煤灰能够顺利地进入负压吸灰正压输送管道。负压吸灰流化仓内部是由两块多孔薄钢板组成的，在上下多孔板之间夹有透气层。整个流化仓内部的多孔板按一定斜度（4%-10%）布置。粉煤灰由分离器进入组合泵，由组合泵进入流化仓，加料设备加入上壳体的加料口的透气层上。空气由流化仓进入入下壳体，并沿流化仓透过透气层，使粉煤灰流态化。进入输送机械送出或进入正压输送设备内，由空气压缩机或罗茨风机产生的正压，经过送料管道，将物料送入散装物料库(仓)。而清洁的空气则由分离器上部排出经排风管道，从罗茨鼓风机(真空泵)排气口排入大气。

负压稀相气力输送系统特点:

       负压吸送装置的主要组成部件为分离器，吸嘴（分固定式吸嘴和可移动式吸嘴），卸料器，真空泵，阀门及管件，控制系统等，适用于粉状物料的中短距离输送。由于输送过程全部是在密闭的负压管道中完成，所以在输送线路上不会产生任何泄漏和污染，尤其适用于有严格泄漏污染要求的有害物质的输送。输送系统既可以单点供料，也可以多点供料，工艺布置灵活方便。

负压稀相气力输送系统基本参数:

1、输送真空压力低于环境压力，即使管道破损也不会這成物料泄露而对环境造成汽染；

2、设备的制造、维护要求低，工人的可操作性强: 可以长距离输送；

3、输送气体( 一般为空气) 直接取白大气，气体的温度即为环境温度; 管道物料有一定的摩擦升温；

4、输送为连续式、亦可问断，管道内风速高，无物料积存；

5、可实现多点进料，多点卸料；

6、气体动力源一般为旋涡泵、罗茨真空泵，与物料无直接接触。使用寿命长；

7、对输送物料的适应性强，粉料、颗粒料均可顺利输送; 特别适用于粘性物料；

8、环境污染小，但对除尘面积要求高。

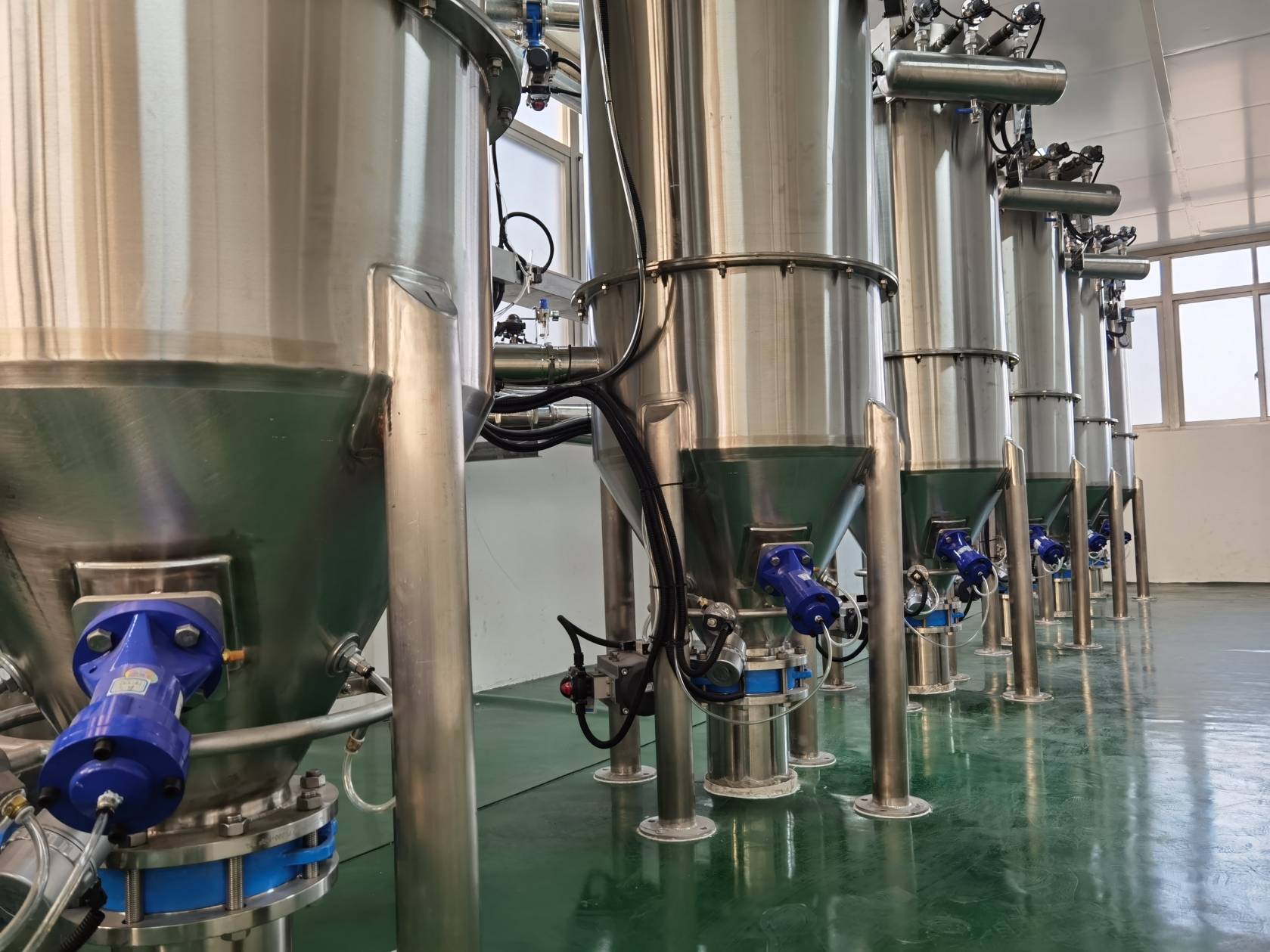

项目现场:

【诺德工控】在气力输送领域，有着多年的技术研发及实践经验。可根据您的不同工艺需求，提供整体的气力输送解决方案！
