气力输送相关产品

气力输送装置

气力输送装置概述

气力输送装置属于密相中压气力输送,适用于不易破碎颗粒、粉料物料的输送。广泛应用于铸造、化工、医药、粮食的行业。 气力输送装置与输送管道、球形三通、增压器、增压弯头等组成密封输送系统,可以配自动控制电控系统,实现整个系统无人控制及配合PLC自动控制。
适用物料:气力输送装置属于密相中压气力输送,适用于不易破碎颗粒、粉料物料的输送。
应用领域:广泛应用于食品、橡塑、新材料、铸造、化工、医药、粮食的行业的自动化生产作业。

气力输送装置的输送方式

利用气流沿管路输送散粒物料的装置。有吸送式、压送式和混合式三种。其工作原理是利用气流的动能使散粒物料呈悬浮状态随气流沿管道输送。
①吸送式。抽风机启动后,整个系统呈一定的真空度,在压差作用下空气流使物料进入吸嘴,并沿输料管送至卸料处的分离器内,物料从空气流中分离后由分离器底卸出,气流经除尘器净化后再经消声器排入大气。优点是供料简单,能从数处同时吸取物料。但输送距离短,生产率低。密封性要求高。
②压送式。鼓风机将空气压入输送管,物料从供料器供入,空气和物料的混合物沿输料管被压送至卸料处,物料经分离器后卸出,空气经除尘器净化后排入大气。特点与吸送式相反,可同时将物料输送到几处,输送距离较长,生产率较高,但结构复杂。
③混合式。为上述两种形式的组合。

吸送式气力输送

这种输送方式的特点是;
1.可以从几处同时吸取物料,输送到一处集中。
2.适宜于堆积面广,或装在低处深处物料的输送。
3.只要有空气吸入口,就能很容易地把管道伸入到一些狭窄的地方(如料斗下部),吸取物料进行输送。
4.在输送过程中,没有灰尘飞扬,供料口可以敞开,供料和输送可以连续进行。
5.由于输送气流的压力低于大气压力,水分容易蒸发,所以对水分多的物料比压气式容易输送。

压送式气力输送

这种输送方式的特点是:
1.将输料管分叉并安装切换阀,即可改变输送路线或同时向几个地方输送。
2.因为输送空气的压力可以提高到风机额定的最高排气压力,所以即使输送条件有些变化,也能保持一定程度的适应性,适合于高浓度长距离输送。
3.整个装置内部处于正压状态,物料易从排料口排出。卸料器和除尘器结构较简单,但供料器结构较复杂。在输送过程中,灰尘容易飞扬。

气力输送装置特点

1.物料在密闭管道内运行,不扬尘,环境整洁。
2.能耗低,噪音小。
3.管道布置灵活,占地小。
4.可远距离输送,达到500米以上。
5.自动化程度高,输送的同时可以同时进行计量配料,混合等作用

气力输送装置与传统输送机械的优势

与机械式连续输送装置相比,其特点是:物料在输送过程中完全密闭,受气候和环境的影响小,工人工作条件好,物料不致受潮、污损或混入杂质,设备简单,结构紧凑,布置灵活,占地较小,设备费用低,可同时进行某些工艺(如粉碎、烘干、分级)作业,易于集中控制,可实现自动化,提高输送能力。除易碎、粘附性强、磨琢性大、有腐蚀性和易起化学变化的物料需特殊处理外,一般松散物料均可输送。缺点是能耗较大,对物料的块度、粘性和湿度有一定限制,风机噪声大,输送磨削性物料时,管道易磨损。为克服上述缺点,正在发展一种静压式输送装置。其基本原理是在输送管中形成许多彼此相间的料栓和气栓,用空气压力推送料栓前进以达到输送的目的。此外,还有将气流充入粉状物料中,使物料流动性好而便于输送的空气输送斜槽。

气力输送装置组成结构

气力输送装置与输送管道、球形三通、增压器、增压弯头等组成密封输送系统,可以配自动控制电控系统,实现整个系统无人控制及配合PLC自动控制。

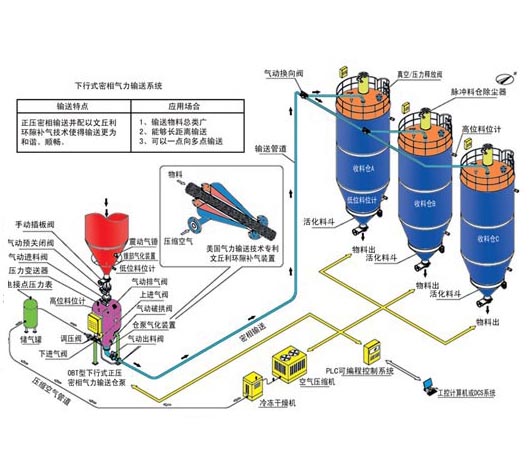

正压密相气力输送系统示意图

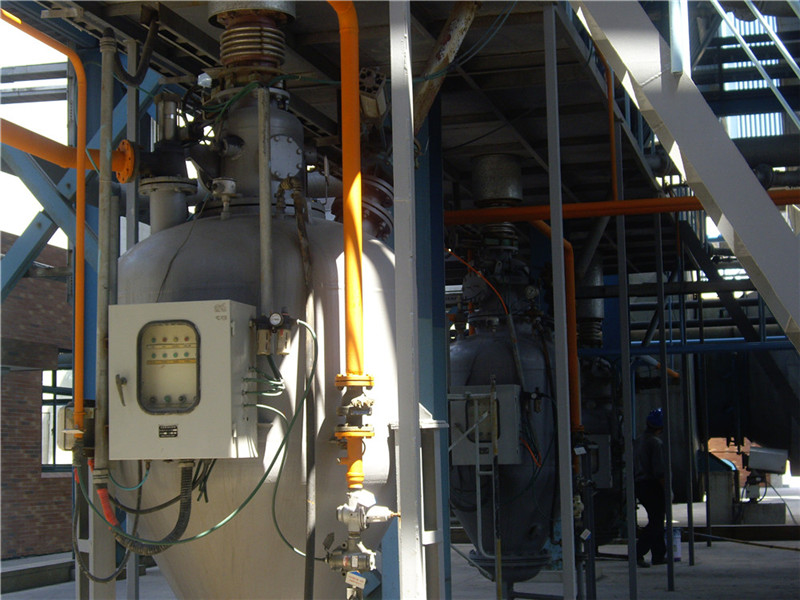

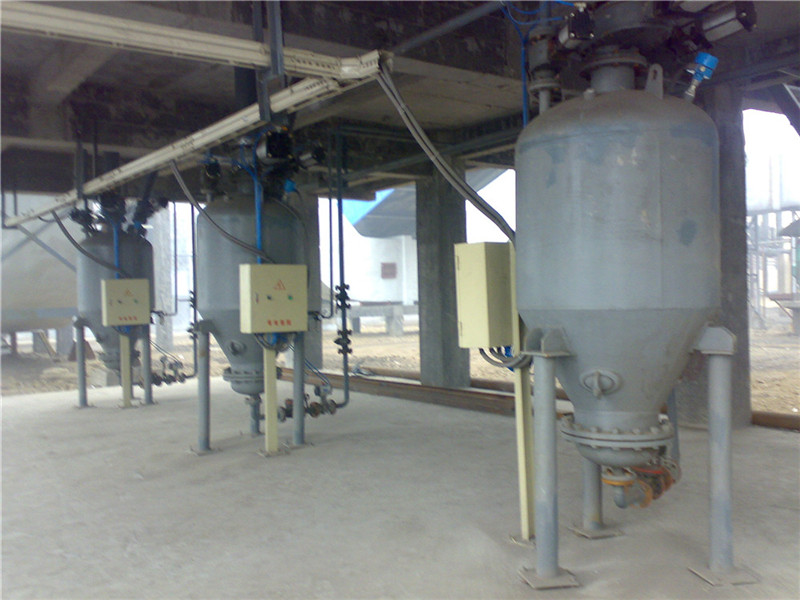

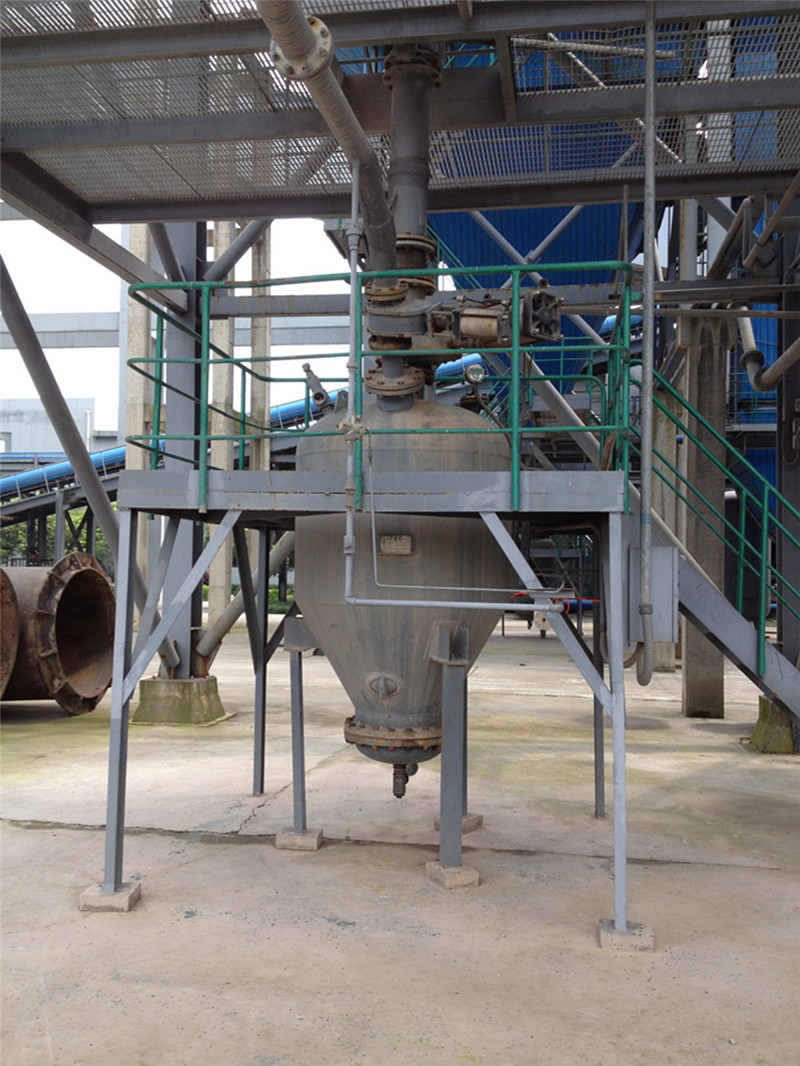

气力输送装置项目案例
